一、工藝流程：

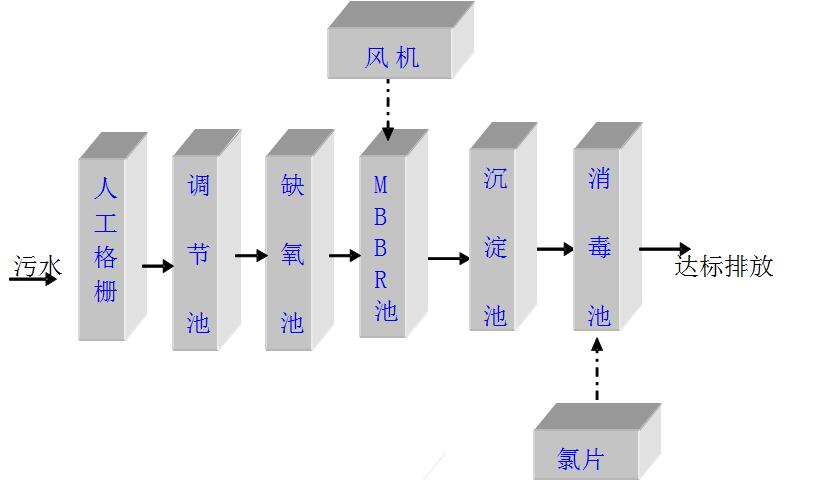

污水：

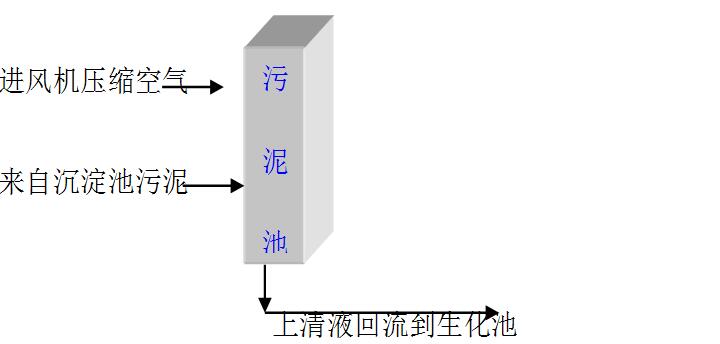

污泥：

二、污水處理設備工藝簡介：
        廠區污水經管網收集后，自流至格柵井，經過格柵去除大顆粒物質后，污水自流進入集水池，經集水池提升泵到調節池，再由調節池污水提升泵到污水處理設備進行處理后,出水達到達到《污水排入城鎮下水道水質標準CJ343-2010》的排放要求。系統所產生的污泥大部份經缺氧消化后，一般一年兩次定期抽出外運。
        根據污水處理工程特點、功能、要求及排放水水質標準，采用物化法+生化法工藝對廠區污水進行處理，本工藝生化采用國際先進的MBBR工藝。
        由于廢水中大顆粒的機械雜質較多，在污水處理前設格柵井和集水池，內設一套人工格柵，一則用以去除大顆粒的機械雜物，經格柵處理后的污水自流進入集水池，集水池內的廢水進入調節池。
        由于廠區排放的廢水量各時間均不一致，且廢水排放濃度變化量很大，產生污水COD值變化較大，因此在集水池后設置一座調節池，集水池的污水進入調節池，用以調節水量、水質，確保后級生化處理系統免受高負荷有機物沖擊。
        調節池采用液位控制器。調節池出水由潛污泵提升進入缺氧、好氧生化池內，好氧生化采用MBBR工藝，是一種介于活性污泥法與生物濾池之間的生物膜法工藝，其特是在池內設置MBBR懸浮填料，池底曝氣對污水進行充氧，并使池內污水處于流動狀態，以保證污水與污水中的填料充分接觸。微生物所需氧由鼓風曝氣供給，生物膜生長一定厚度后，填料壁的微生物會因缺氧而進行厭氧代謝，產生的氣體及曝氣形成的沖刷作用會造成生物膜的脫落，并促使新的生物膜的生長。經好氧生化池出水自流進入沉淀池，以去除好氧生化池中剝落的生物膜及懸浮活性污泥。
        沉淀池出水進入清水消毒排放池，污水經消毒殺菌處理后達標排放。
三、工藝說明：
        1、初沉池:設備初沉池為豎流式沉淀池，污水在深沉池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。(注:SLZ-A/O0.5-5m³/h不設初沉池)
        2、接觸氧化池:初沉后水自流至接觸池進行生化處理，接觸池分3級，總停留時間為1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎填料，易結膜，不堵塞。填料比表面積為160m²/m³，接觸池氣水比在12:1左右。(SLZ-A/O0.5-6T/h，接觸池為二級)
        3、二沉池:生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為0.3-0.4毫米/秒。排泥采用空氣提升至污泥池。(注WSZA0.5-5Mt/h，污泥自流到污泥池中)
        4、消毒池及消毒池裝置;消毒池按規范:"TJ14-74"標準為30分鐘，若是污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式。消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。
        5、污泥池:初沉池、二沉池的所有污泥均用空氣提至WSZ-A的污泥池內進行好氧消化。污泥池的清液回流至熱交換氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。(SLZ-A/O0.5-6T/h，污泥采用厭氧消化)
        6、風機房、風機:設備SLZ-A/O的風機設在消毒的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺轉式風機，能自動交替運行。單臺風機運行壽命30000小時左右。
        污水處理設備去除有機污染物及氨氮主要依賴于設備中的AO生物處理工藝。其中工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氧狀態，此時微生物為兼性微生物，所以A級池不僅具有一定的有機物去除功能，減輕后續好氧池的有機負荷，有機物濃度降低，但仍有一定量的有機物及較高NH3-N存在。為了使有機物得到進一步氧化分解，同時在碳化作用下硝化作用能順利進行，在O級設置有機負荷較低的好氧生物接觸氧化池。在O級池中主要存在好氧微生物及自氧型細菌(硝化菌)。其中好氧微生物將有機物分解成CO2和H2O;自養型細菌(硝化菌)利用有機物分解產生的無機碳或空氣中的CO2作為營養源，將污水中的NH3-N轉化成NO-2-N、NO-3-N，O級池的出水部分回流到A級池，為A級池提供電子接受體，通過反硝化作用消除氮污染
