真空負壓排水系統

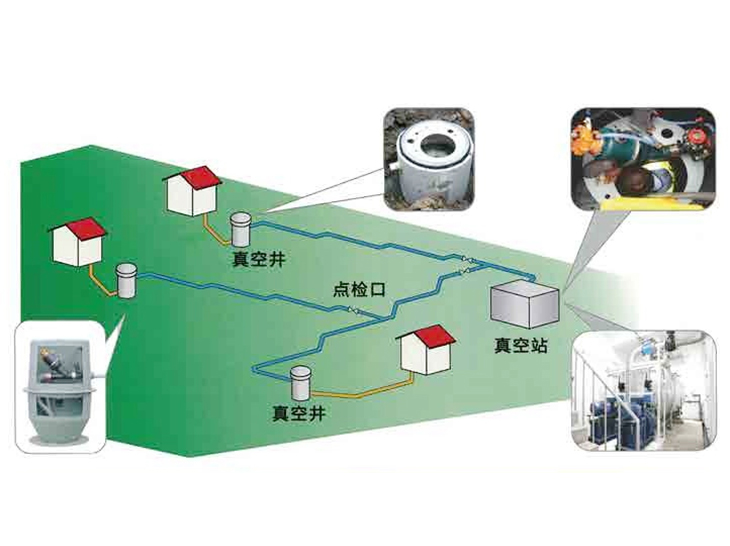

真空負壓收集系統主要由真空站、真空井、點檢口等部分組成

真空負壓系統的優點
造價成本低，大幅降低成本
系統密閉，不會散發異味
地面開挖深度淺
工期短，節約時間成本
管體流速快，不會堵塞

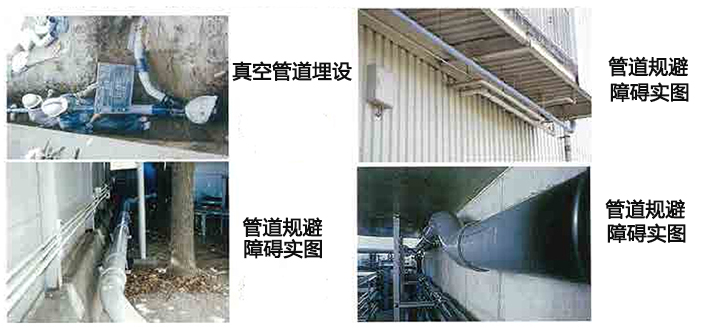

可隨地面坡度變化作改變

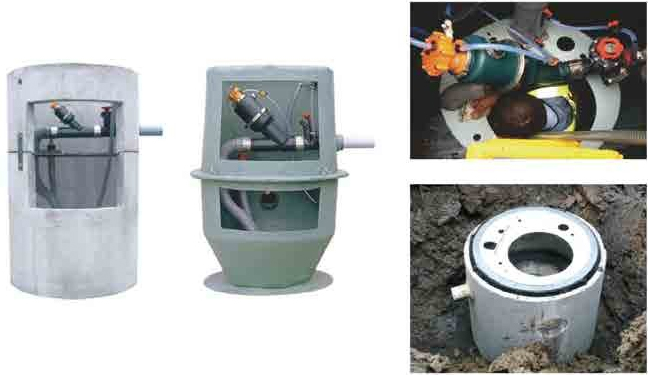

真空井
1、來自各排水設備的重力管道和連接真空管路的設施

2、污水積累一定量后，會連同空氣一起自動吸引

3、真空閥開閉主要是壓力的變化（無需電源）。

4、密閉性能好，異味小

5、后期維護方便

真空井組成部分
井本體、真空閥、控制器和附件

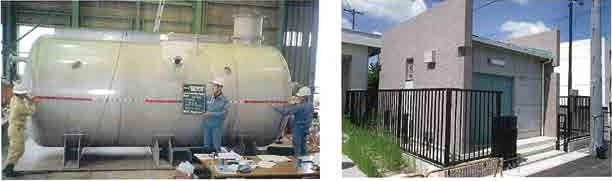

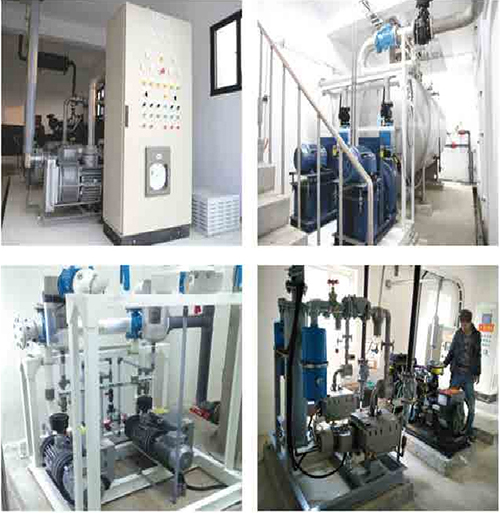

真空站房組成部分

真空泵浦——讓整個系統處于負壓狀態，從真空井里以負壓的方式將污水抽取到真空儲槽中
污水泵浦——將儲槽中的水抽至后段處理廠
真空儲槽——主要用于存放抽取的污水，內部設有液位控制器、液壓表、負壓傳感器等

適用區域
地下水位高、地質軟弱區域
地區廣闊平坦且污水源分布分散區域
局限性公共場所或受空間限制區域
砂石、鹽盤開挖困難區域
水上景觀區、度假飯店及別墅住宅區
土壤不穩定及土壤松動區域
重力收集無法使用區域

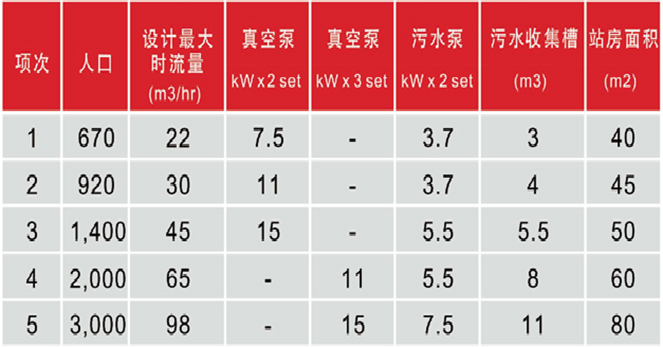

真空站基本選型

注：1、每人日污水排量采200L/day
    2、真空站基本需求以實際需求做修改與調整
